تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | مركز آلة العمود المزدوج | نموذج: | BTMC1012 |
|---|---|---|---|
| حجم الجدول: | 900 * 1400mm | السفر: | 1400 * 1100 * 800mm و |
| سرعة دوران المغزل: | 8000rpm | محور دوران استدقاق: | BT50 |
| السيارات شوكي: | 15-18.5kw | وزن الحمولة: | 1600kgs |
| إبراز: | مركز بالقطع نوع الجسر,آلة طحن نوع العملاقة |
||

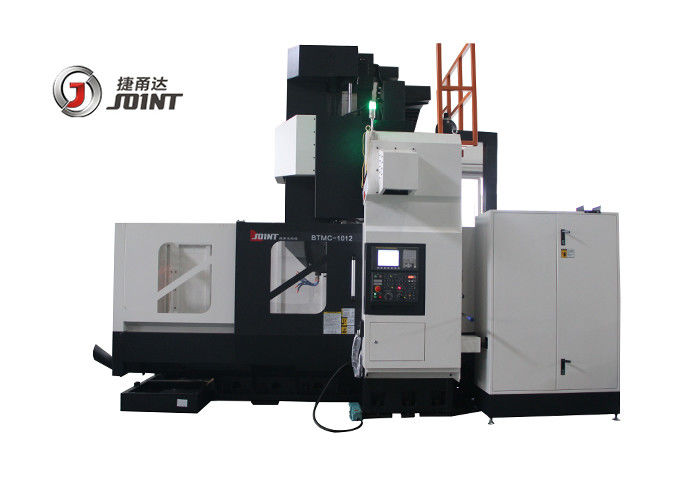

X Axis Travel 1400mm High Speed عالية الدقة مركز العمود المزدوج آلة لصنع قالب BTMC1014
ميزة المنتج
1. يمكن BTMC10 Series بدلاً من نموذج آلة VMC كبيرة الحجم (VMC1270 1370 1580 1690 1890)
2. زيادة دقة الوصول إلى mahcine ، محور الدوران ، و محور التوجيه Z هي صدفة أساسية ، تجنب مشكلة تشوه الآلة في صندوق الدوران الناجم عن 780-950mm مسافة الفجوة لآلة VMC كبيرة الحجم
4. good دقة مستقرة ، الخدمة الطويلة في الحياة ، y محور donot تحمل وزن قطعة العمل ، runisable المنضدة أكثر من قاعدة الجدول ، حل الحمل تحمل طويلة الأجل المنضدة ، يسبب تشوه
5. وزن تحميل الجدول يزداد بنسبة 50٪ من وزن حمل الجهاز VMC
6. محور Z التكيف مع توازن النيتروجين ، وتحسين سرعة reatction ، تشغيل أكثر سلاسة من آلة VMC مع مطرقة ثقيلة
التركيز الصناعة
يستخدم مركز ماكينات Gantry CNC على نطاق واسع في صناعة الطيران ، السيارات ، صب الدقة
1. شريط السيارة الأمامي العفن
2. الأجهزة المنزلية العفن
3. العفن السيارة الداخلية
مواصفات آلة التصنيع باستخدام الحاسب الآلي العملاقة نوع مركز
| نموذج | BTMC1012 |
| حجم الجدول | 900 * 1400mm |
| X إيكس السفر | 1200MM |
| Y محور السفر | 1100MM |
| Z محور السفر | 800MM |
| عرض العملاقة | 1100MM |
| المسافة بين المغزل والجدول | 150-950mm |
| سرعة دوران المغزل | 8000 دورة في الدقيقة BT40-10000 / 12000/15000 دورة في الدقيقة اختياري) |
| تفتق المغزل | BT50 (BT40 المغزل اتصال مباشر) |
| محرك المغزل | 15-18.5kw |
| طاولة العمل تسلوت | 7-22 * 125 |
| X محور التغذية السريعة | 18 |
| Y محور التغذية السريعة | 18 |
| Z محور التغذية السريعة | 18 |
| تغذية الأعلاف | 8 |
| دقة تحديد الموقع | 0.01MM / دقيقة |
| Min.set تتحرك وحدة | 0.001mm |
| الوزن الصافي | 12000kgs |
| الحمولة القصوى من الجدول | 1600kgs |
| البعد | 4200 * 2600 * 3400mm |
التكوين القياسي
1. نظام FANUC
2. مبادل حراري في خزانة التحكم الكهربائية
3. جهاز تبريد خزان المياه
4. مولد النبض اليدوي
5. جهاز تشحيم تلقائي
6. مصباح workong
7. الغطاء الواقي الخارجي
8. مصباح تحذير من ثلاثة ألوان
9. المغزل تهب الجهاز
10. RS-232 واجهة الانتاج القياسية
11.Handle بندقية الهواء
12. LCD
13. مدفع المياه
14. أداة مربع الأدوات
15. خزانة التحكم الكهربائية
16. دليل التشغيل
17. محول
التكوين اختياري
1. نظام ميتسوبيشي
2. ATC (مناور)
3. جهاز تبريد زيت المغزل
4. المياه من خلال جهاز مركز المغزل
5. نوع القرص فاصل الزيت عن الماء
6. CNC المنضدة دوران (المحور الرابع)
7. مكيف الهواء في خزانة التحكم الكهربائية
8. نظام الكشف عن النطاق البصري المغلق بالكامل
9. التلقائي أداة قياس طول النظام
10. دليل / شبه * التلقائي رئيس الزاوية اليمنى
12.ZF علبة التروس
